Coal Mine maps

Historical coal mine concessions maps and documents

1906 – Maps of the coal concessions in the Provinces of Hainaut, Namur and Liège

Carte des concessions houillères des Provinces de Hainaut, Namur et Liège

Scale-map 1:40.000 printed on 5 sheets (dimensions: 85×57 cm) and are only available in French.

– Sheet 1 – Province de Hainaut (Mons)
– Sheet 2 – Province de Hainaut (Charleroi)
– Sheet 3 – Province de Namur
– Sheet 4 – Province de Namur et Liège
– Sheet 5 – Province de Liège

Dressé et dessiné par Fritz Menger, pas de fond topographique. La légende explicative des cartes est disponible uniquement en Français.

These maps are sold out in paper format and are only available in digital format (see hereafter).

Illustrated examples of the different 1906 maps showing the coal concession limits in a small area highlighting the drawings and information that can be retrieved on the maps.

The maps are not available in printed format and can be consulted in digital format (PDF) from old documents scanned at 200 dpi and saved in Tiff format.

Use the hyperlinks posted under the different name maps to download the digital file, the size of the file is indicated.

Map Image

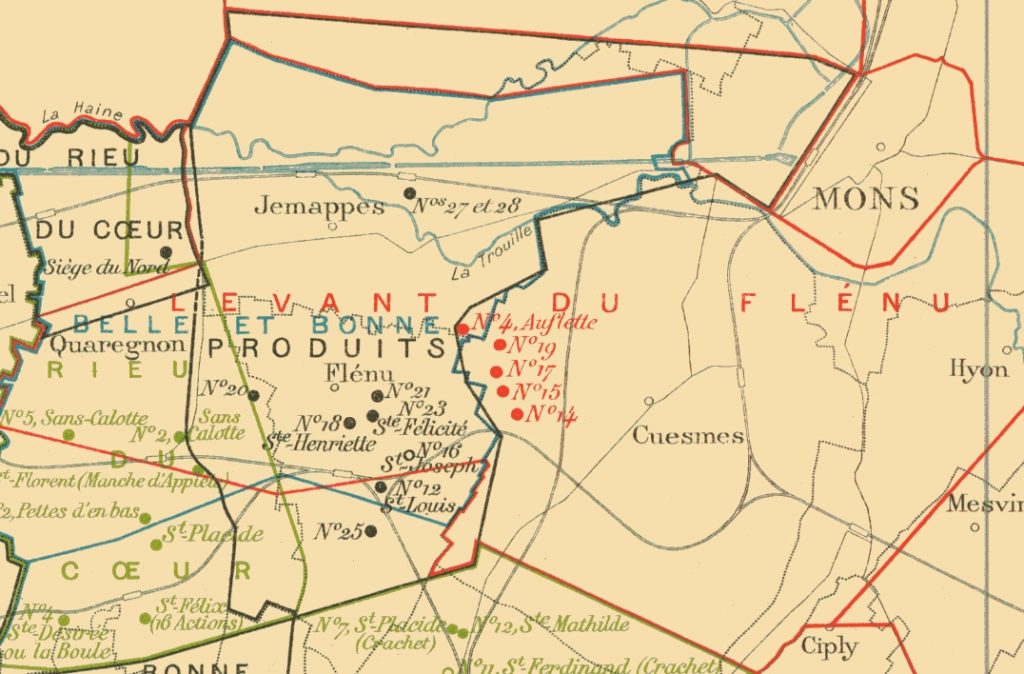

Sheet 1 – Hainaut Province centred on the Hornu and Quaregnon villages
| To download PDF (1.6 Mo) |

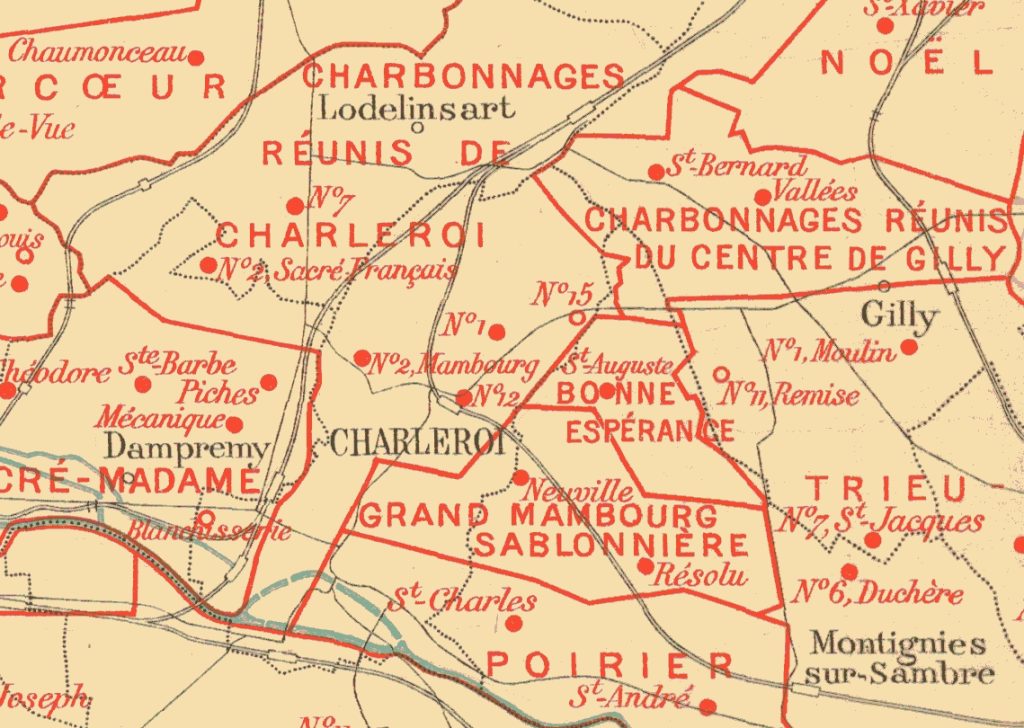

Sheet 2 – Hainaut Province centred on the Charleroi city
| To download PDF (1.9 Mo) |

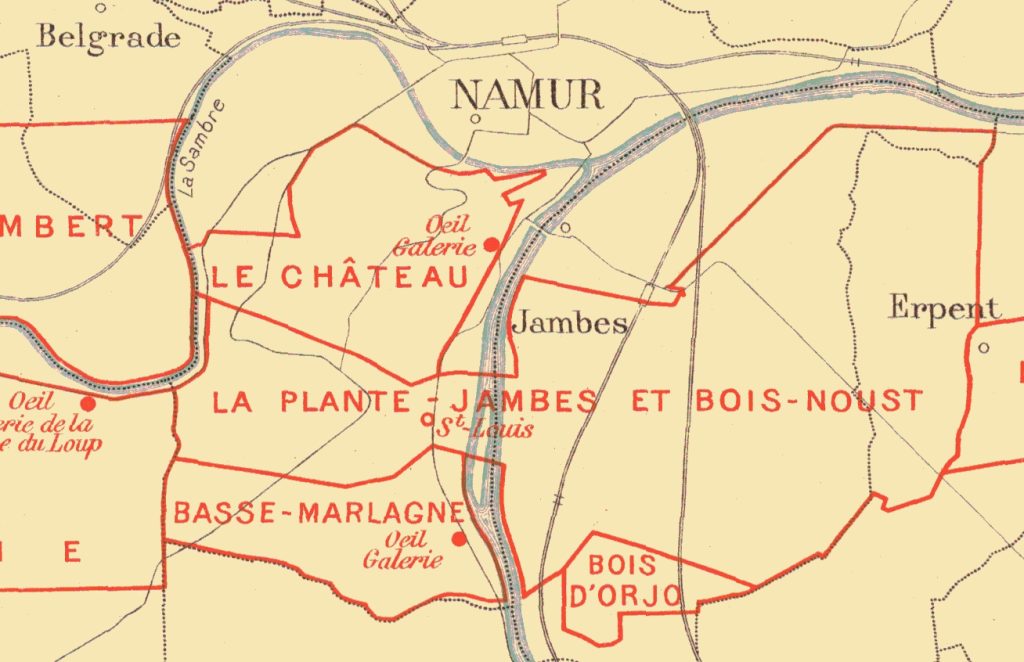

Sheet 3 – Namur Province centred on the Namur city
| To download PDF (1.7 Mo) |

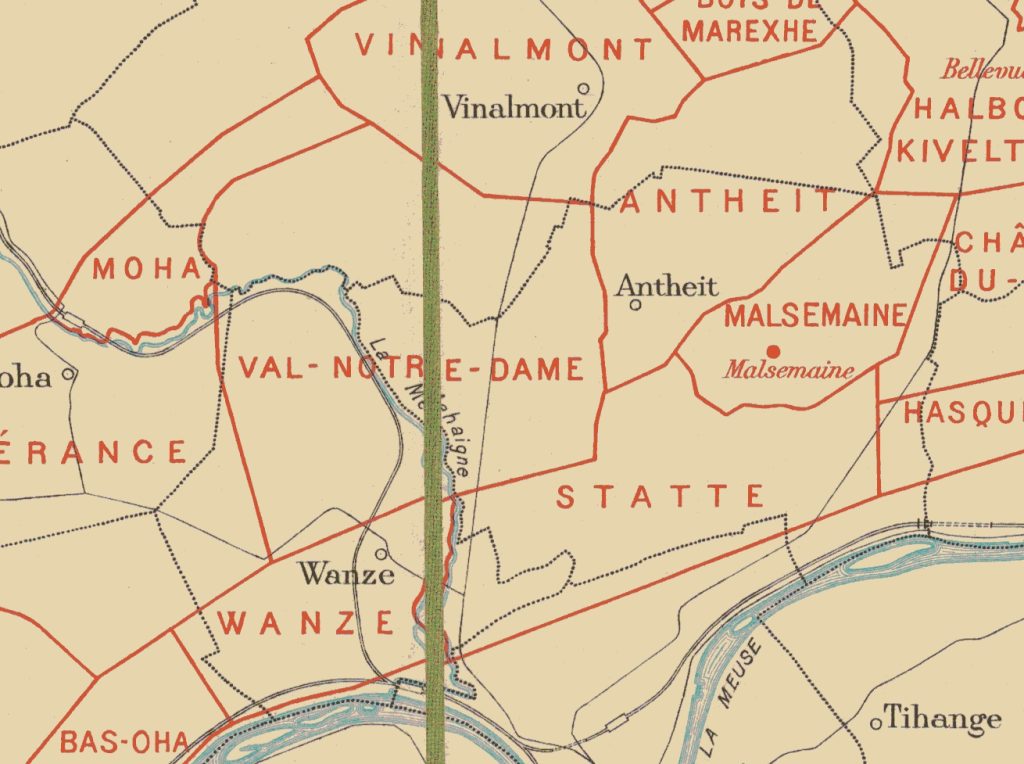

Sheet 4 – Namur and Liège Provinces centred on the city of Huy
| To download PDF (1.4 Mo) |

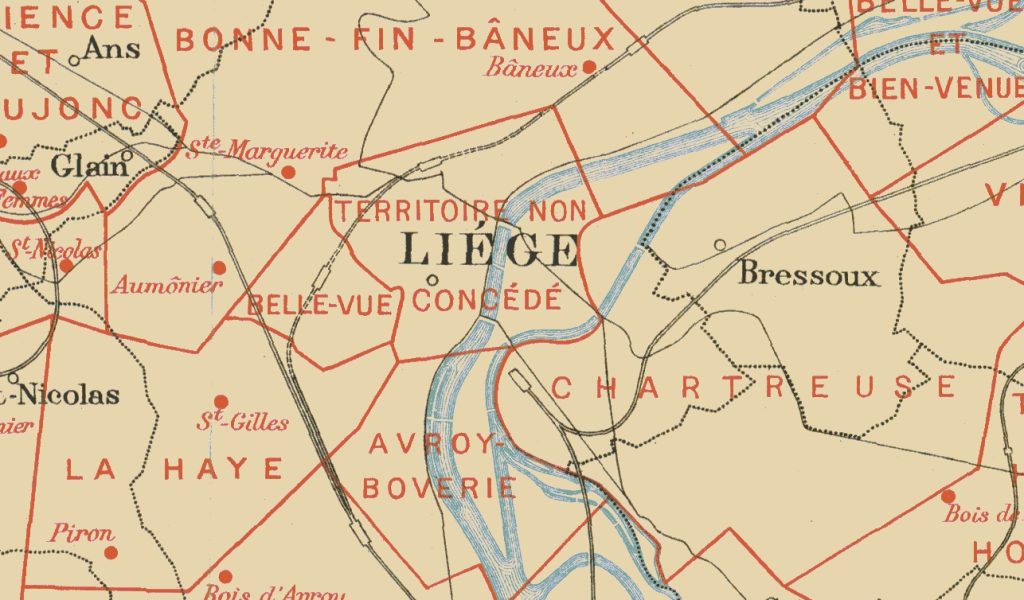

Sheet 5: Liège Province centred on the Seraing area
| To download PDF (1.7 Mo) |

1922 – Carte Générale des Concessions Houillères de la Belgique

Royaume de Belgique, Ministère de l’Industrie, du Travail et de la Prévoyance sociale, Administration des Mines, Service Géologique,

Edition 1922, Echelle du 40.000e

Dimensions: 90×65 cm et 70×65 cm pour les feuilles de Liège.
Fond topographique: Institut Cartographique Militaire (1923-1927).

Prix: Ces cartes sont épuisées et ne peuvent être fournies que par voie digitale (PDF).

Notice

Chacune des neuf feuilles représente la situation au moment de sa publication, à savoir: Saint-Ghislain, 1927; Mons, 1927; Charleroi, 1926; Namur, 1924; Andenne-Huy (et Condroz), 1923; Liège (2 feuilles) (et massif de Theux), 1923; Campine (2 feuilles), 1925.
La superficie concédée est délimitée par un trait noir continu. Hormis les concessions figurées sur les feuilles Saint-Ghislain et Mons et dont le périmètre est, en outre, souligné par un liseré de couleur, toutes les concessions sont généralement limitées de fond en comble par des surfaces verticales. Dans le cas contraire, la concession est accordée pour ou à l’exception de certaines couches de houille.

Le nom de la concession est inscrit dans la partie centrale de la superficie concédée. Dans le cas de concessions qui ne se poursuivent pas de fond en comble sur tout ou partie de leur superficie, le nom est, en outre, souligné d’un trait de même couleur que le liseré soulignant le périmètre. Dans le cas de concessions qui se trouvaient frappées de déchéance à la date de publication de la feuille qui s’y rapporte, le nom est inscrit entre parenthèses. Ont, postérieurement à la publication de la feuille qui en porte la mention, et avant le 1er septembre 1927, été frappées de déchéance les concessions:

Bas-Oha (Andenne-Huy), Bois de Marexhe (Andenne-Huy), Chartreuse (Liège 1), Houlteau (Liège 2), La Rochette (Liège 1), Lhonneux (Liège 1), Malsemaine (Andenne-Huy), Moha (Andenne-Huy), Seilles (Andenne-Huy), Statte (Andenne-Huy), Val-Notre-Dame (Andenne-Huy), Wanze (Andenne-Huy).

Les sièges d’exploitation en activité sont seuls repérés par la position de leur principal puits d’extraction et mentionnés par leur nom ou leur numéro d’ordre.
Les sondages miniers ne sont figurés que sur les feuilles Campine. La numérotation adoptée est celle admise pour la publication des coupes dans les Annales des Mines de Belgique.
Les limites des communes sont bordées d’un liseré vert, et les noms des communes dont le territoire est concédé en tout ou en partie, sont soulignés d’un trait vert.

1922 – Algemeene kaart der Belgische Kolenmijnconcessies

Koninkrijk België, Ministerie van Economische Zaken, Mijnwezen, Algemeene Directie van het Mijnwezen te Brussel

Uitgave 1922 – Schaal op 40.000e

Afmetingen: 90×65 cm en 70×65 cm voor Luik platen. Topografische kaart: Militair Cartografisch Instituut (1923-1927)  – Brussel

Prijs: Deze kaarten zijn uitverkocht en kunnen alleen digitaal (PDF) worden geleverd.

Nota

Elk van de negen bladen geeft de situatie weer op het moment van publicatie: Saint-Ghislain, 1927; Mons, 1927; Charleroi, 1926; Namur, 1924; Andenne-Huy (en Condroz), 1923; Liège (2 bladen) (en Massif de Theux), 1923; Campine (2 bladen), 1925.
Het toegekende gebied wordt begrensd door een ononderbroken zwarte lijn. Met uitzondering van de concessies op de fiches van Saint-Ghislain en Mons, waarvan de omtrek ook wordt onderstreept door een gekleurde rand, worden alle concessies over het algemeen van boven naar beneden begrensd door verticale vlakken. In de andere gevallen wordt de concessie verleend voor of met uitzondering van bepaalde steenkoollagen.

De naam van de concessie staat in het centrale deel van het concessiegebied. In het geval van concessies die niet van boven naar beneden doorlopen over de hele oppervlakte of een deel daarvan, wordt de naam ook onderstreept door een lijn met dezelfde kleur als de rand die de omtrek onderstreept. Voor percelen waarvan de geldigheid op de datum van publicatie van het betrokken blad is verstreken, wordt de naam tussen haakjes vermeld. De volgende concessies zijn vervallen na de publicatie van het betrokken blad en vóór 1 september 1927:

Bas-Oha (Andenne-Huy), Bois de Marexhe (Andenne-Huy), Chartreuse (Luik 1), Houlteau (Luik 2), La Rochette (Luik 1), Lhonneux (Luik 1), Malsemaine (Andenne-Huy), Moha (Andenne-Huy), Seilles (Andenne-Huy), Statte (Andenne-Huy), Val-Notre-Dame (Andenne-Huy), Wanze (Andenne-Huy).

Enkel actieve mijnsites worden geïdentificeerd door de positie van hun belangrijkste extractieschacht en worden vermeld met naam of serienummer.
Mijnboringen worden enkel op de fiches van de Kempen vermeld. De gebruikte nummering is die voor de publicatie van de secties in de Annales des Mines de Belgique.
De grenzen van de gemeenten zijn afgebakend met een groene rand en de namen van de gemeenten waarvan het grondgebied geheel of gedeeltelijk is afgestaan, zijn onderstreept met een groene lijn.

Illustrated examples of the different 1922 maps showing the coal concession limits in a small area highlighting the drawings and information that can be retrieved on the maps.

All the maps are also available for download directly in PDF format at high resolution originally scanned at 200 dpi and saved in Tiff format.

Use the hyperlinks posted under the different name maps to download the digital file, the size of the file is indicated.

Map Image
Sheet 1 – Saint-Ghislain, 1927
| To download PDF (8.67 Mo) |

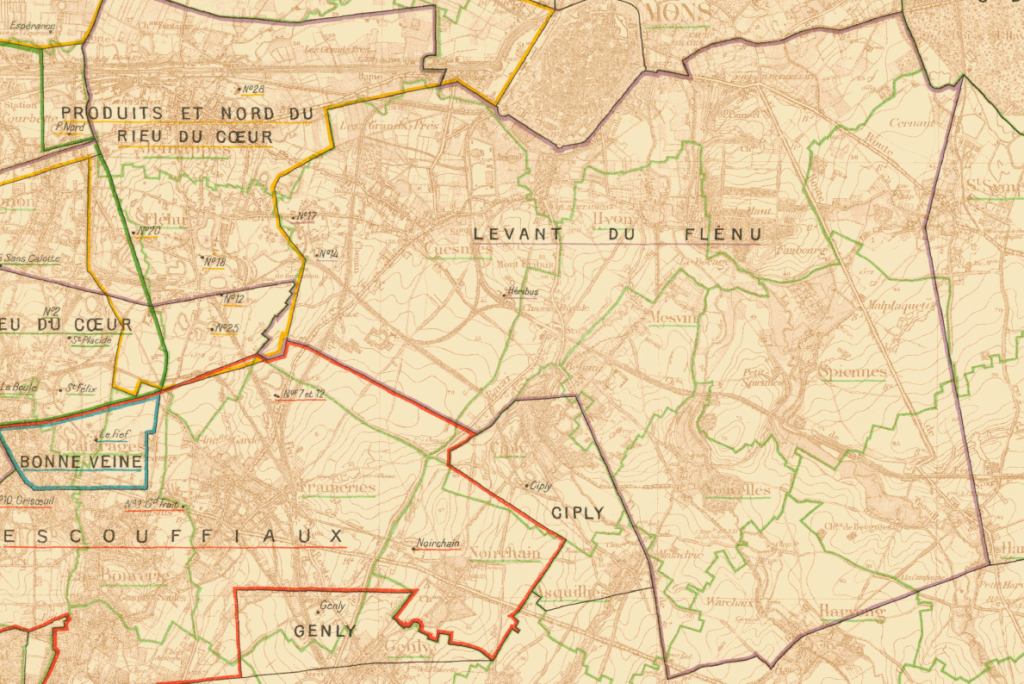

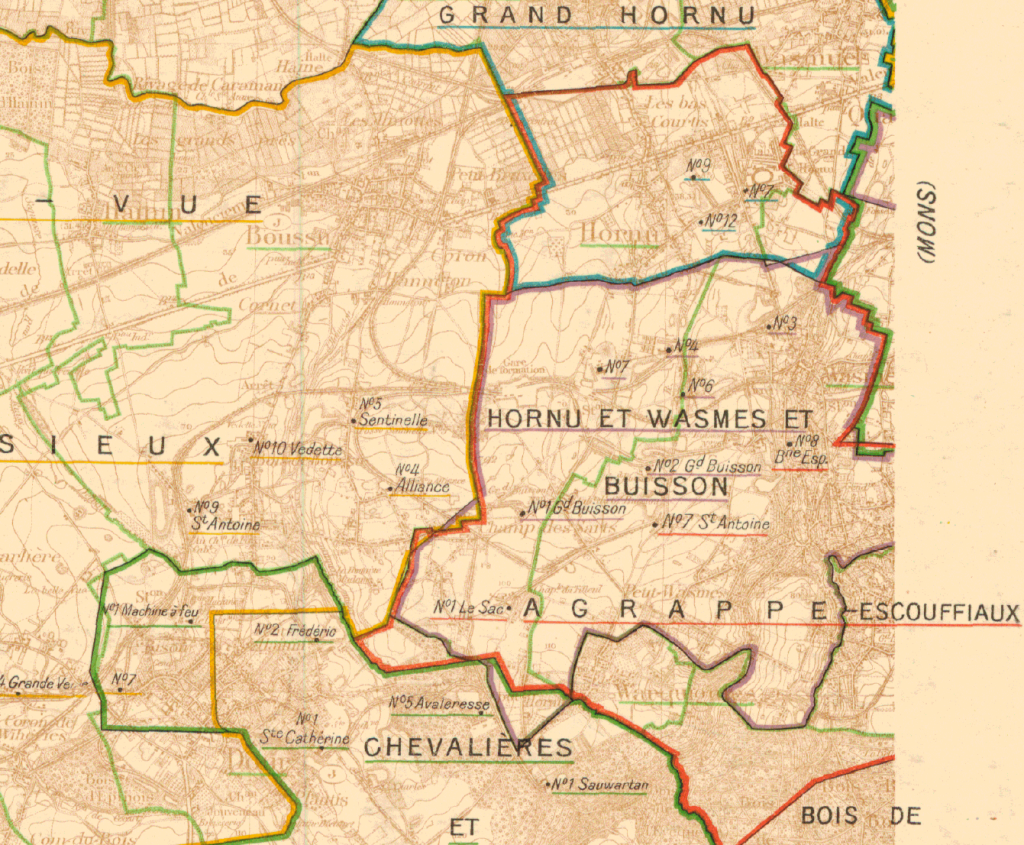

Sheet 2 – Mons 1927
| To download PDF (9.15 Mo) |

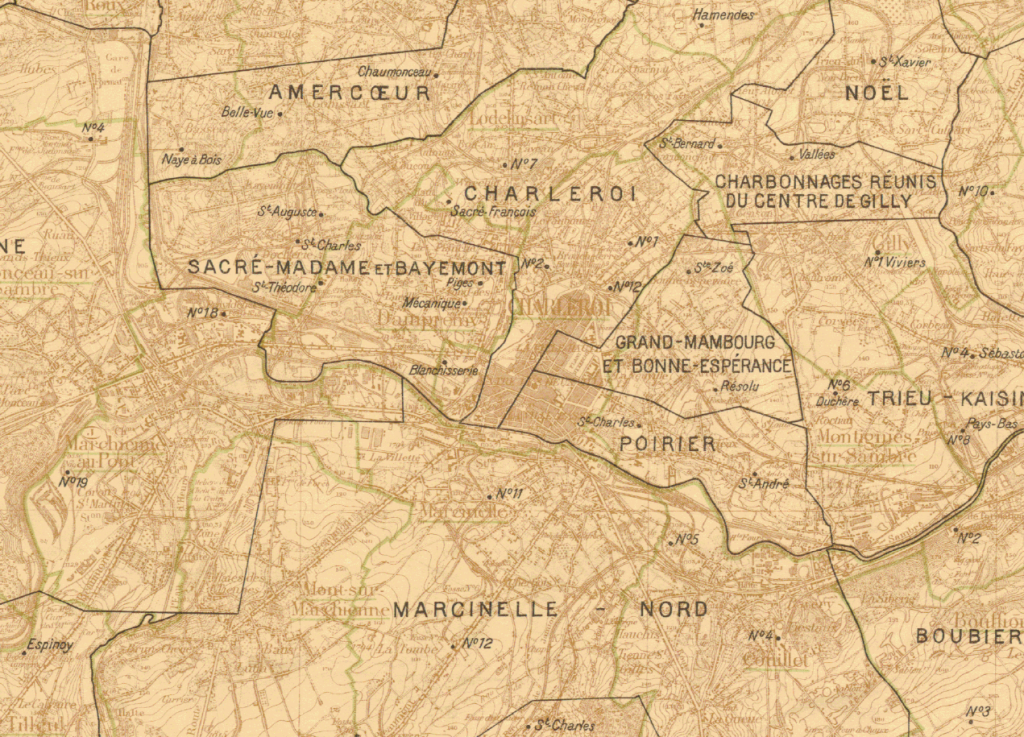

Sheet 3 – Charleroi, 1926
| To download PDF (12.1 Mo) |

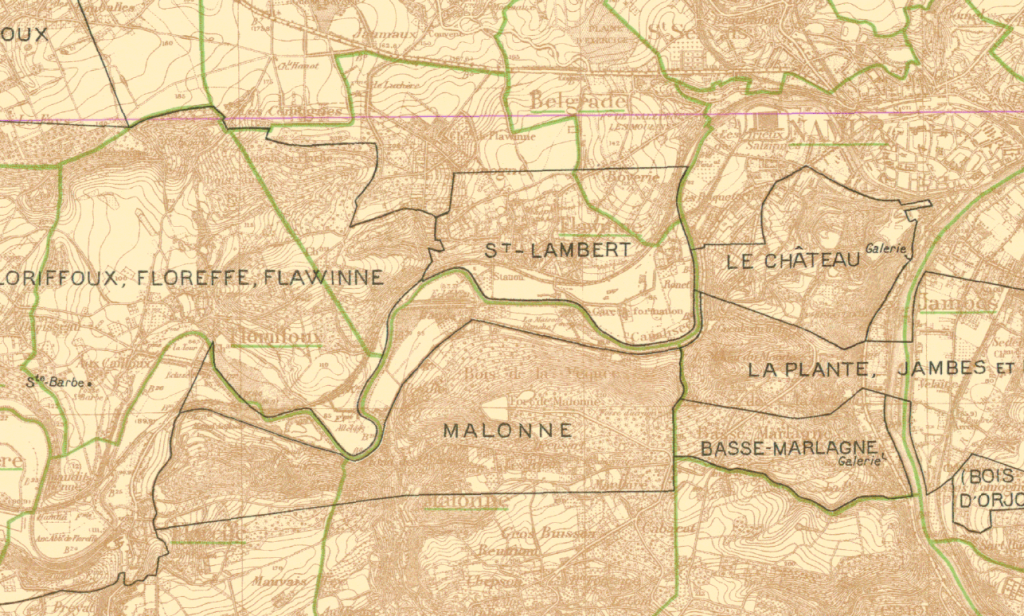

Sheet 4 – Namur, 1924
| To download PDF (10.2 Mo) |
Sheet 5 – Andenne-Huy (et Condroz), 1923
| To download PDF (11.3 Mo) |

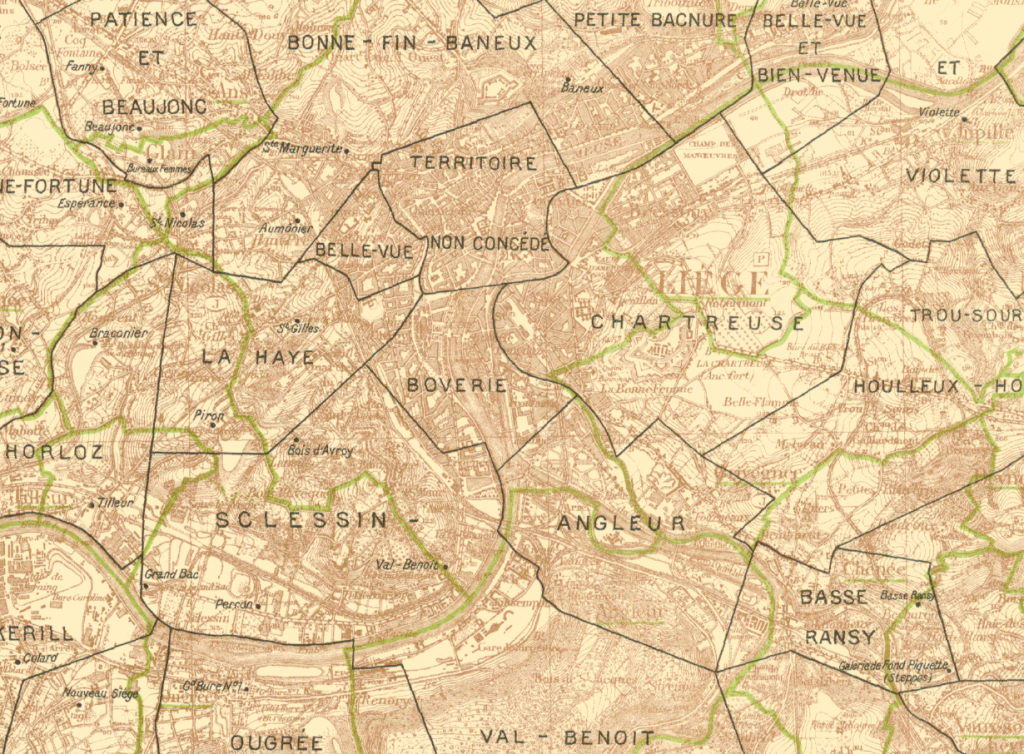

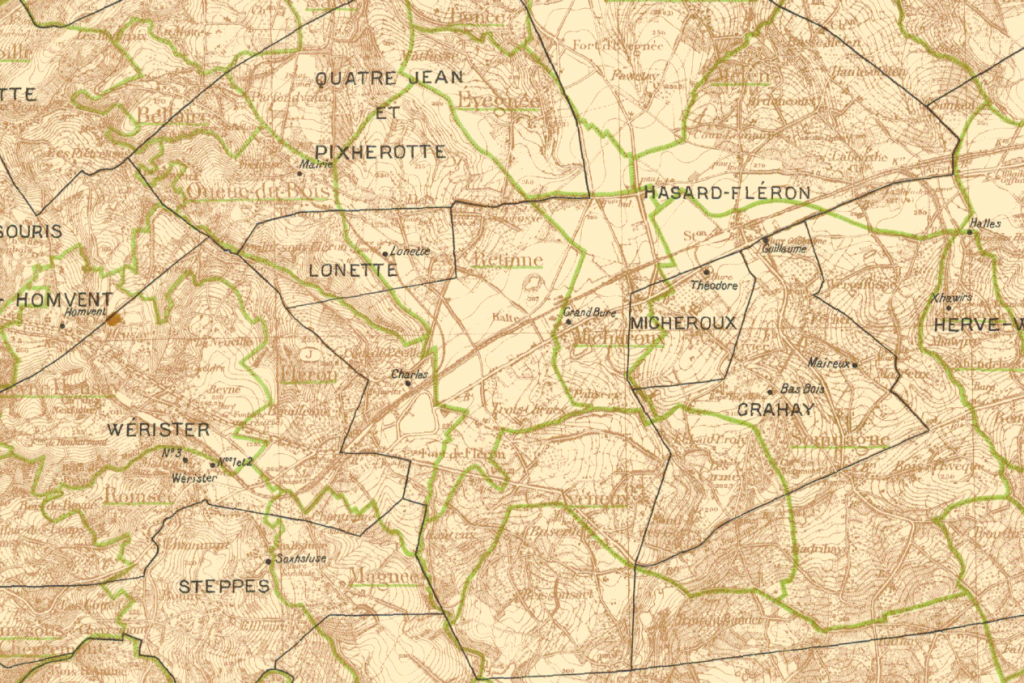

Sheet 6 – Liège (2 feuilles) (et massif de Theux), 1923
| To download PDF (8.61 Mo) |
Sheet 7: Liège (2 feuilles) (et massif de Theux), 1923
| To download PDF (9.65 Mo) |

1946 – Carte Générale des Concessions Houillères de la Belgique

Royaume de Belgique, Ministère des Affaires Economiques, Administration des Mines, Direction Générale des Mines à Bruxelles,

Edition 1946, Echelle: 1/40.000

Six cartes (90×74 cm):

  • Feuille 1 – Borinage-Centre
  • Feuille 2 – Centre-Charleroi
  • Feuille 3 – Charleroi – Basse Sambre – Namur
  • Feuille 4 – Namur-Liège
  • Feuille 5: Liège (Ouest)
  • Feuille 6: Liège (Est)

Prix: au format papier – 3 € par carte ou 12 € pour les six cartes (+ frais d’envois)

Notice

Chacune des huit feuilles (Bassin du Sud – n°s 1-2-3-4-5-6 – Bassin Nord (Noorderbekken) – n°s 1-2) représente la situation au 31 décembre 1946.

La superficie concédée est délimitée par un trait continu. Hormis une partie des concessions figurées sur la feuille n°1 (bassin du sud) et dont le périmètre est, en outre, souligné par un liseré de couleur, toutes les concessions sont généralement limitées de fond en comble par des surfaces verticales. Dans le cas contraire, la concession est accordée par couches ou faisceaux de couches.

Le nom de la concession est inscrit dans la partie centrale de la superficie concédée. Dans le cas de concessions qui ne se poursuivent pas de fond en comble sur tout ou partie de leur superficie, le nom est, en outre, souligné d’un trait de même couleur que le liseré soulignant le périmètre.

Les sièges d’exploitation en activité sont seuls repérés et mentionnés par leur nom ou leur numéro d’ordre.

Les limites des communes sont bordées d’un liseré vert, et les noms des communes dont le territoire est concédé en tout ou en partie, sont soulignés d’un trait vert.

1946 – Algemeene kaart der Belgische Kolenmijnconcessies

Koninkrijk België, Ministerie van Economische Zaken, Mijnwezen, Algemeene Directie van het Mijnwezen te Brussel

Uitgave 1946 – Schaal op 40.000e

Topografische kaart: Militair Geografisch Instituut 1947 Ter Kameren – Brussel

Twee kaarten (90×74 cm):

  • Kempen blad 1 Hasselt (bl146_red.jpg)
  • Kempen blad 2 Rekem (bl246_red.jpg)

Prijs: papier formaat = 3 € per kaart of 4€ voor de tweeen (+ verzending kosten)

Nota

Leder der acht bladen (Zuiderbekken – nrs 1-2-3-4-5-6 – Noorderbekken – nrs 1-2) geven den toestand weer op 31 December 1946.

De in concessie verleende oppervlakte is afgebakend door een onafgebroken zwarte lijn. Uitgezonderd een gedeelte der concessies opgegeven door blad nr 1 (Zuiderbekken) en waarvan de omtrek bovendien door een kleurzoom onderlijnd is, zijn in ‘t algemeen al de concessies tot op elke diepte afgebakend door verticale vlakken. In tegenovergesteld geval, is de concessie verleend voor afzonderlijke lagen of lagengroepen.

De naam der concessie is geplaatst in het midden gedeelte van de in concessie verleende oppervlakte. In geval van concessies, welke slechts tot een bepaald diepte verleend werden in gansch of slechts in een deel van hun oppervlakte is, bovendien, de naam onderlijnd door een lijn van dezelfde kleur als de zoom die den omtrek ervan onderlijnd.

De in werking zijnde zetels zijn alleen opgegeven en vermeld door hun naam of hun volgnummer.

De grenzen der gemeenten zijn voorzien van een groene zoom en de naam der gemeenten waarvan het grondgebied of een deel ervan in concessie verleerd is zijn onderlijnd in ‘t groen.

Illustrated examples of the different 1946 maps showing the coal concession limits in a small area highlighting the drawings and information that can be retrieved on the maps.

All the maps are also available for download directly in PDF format at high resolution originally scanned at 150 dpi and saved in Tiff format.

Use the hyperlinks posted under the different name maps to download the digital file, the size of the file is indicated.

Map Image

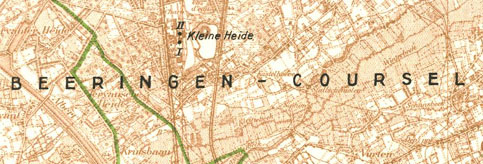

Kempen sheet 1 Hasselt
| To download PDF (15 Mo) |

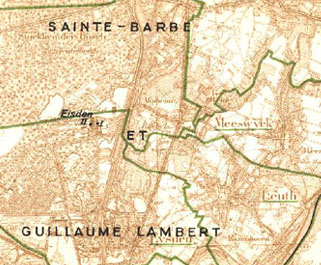

Kempen sheet 2 Rekem
| To download PDF (12.6 Mo) |

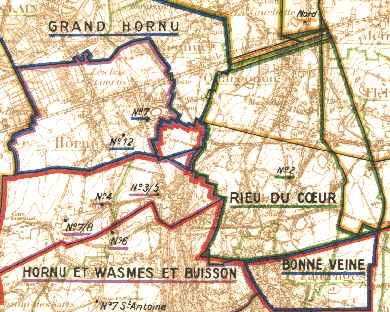

Sheet 1 – Borinage-Centre centred on the Hornu and Quaregnon villages
| To download PDF (10.5 Mo) |

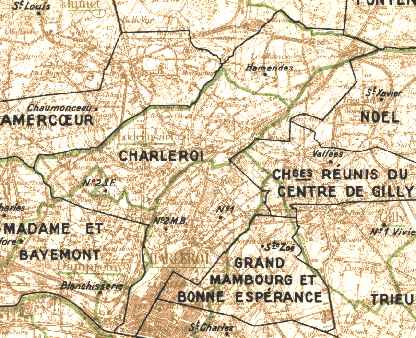

Sheet 2 – Centre-Charleroi centred on the Charleroi city
| To download PDF (11.1 Mo) |

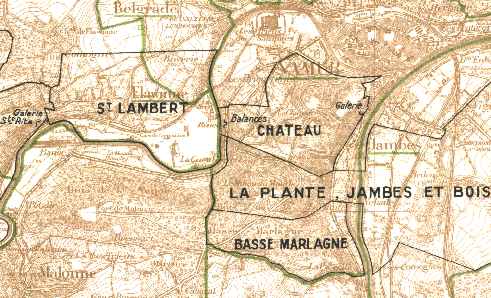

Sheet 3 – Charleroi – Basse Sambre – Namur centred on the fortifications of the Namur city
| To download PDF (11.8 Mo) |

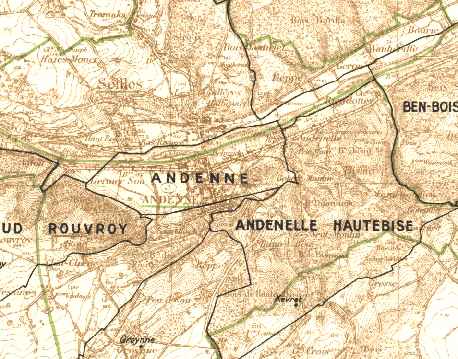

Sheet 4 – Namur-Liège centred on the city of Andenne
| To download PDF (11.8 Mo) |

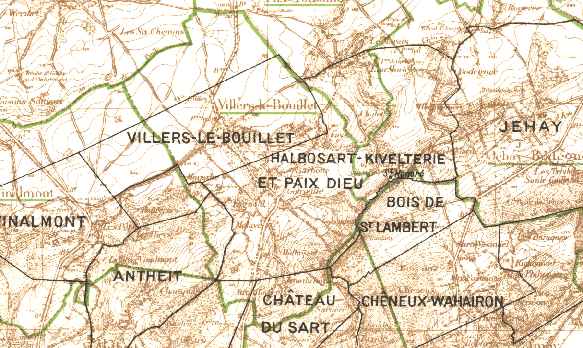

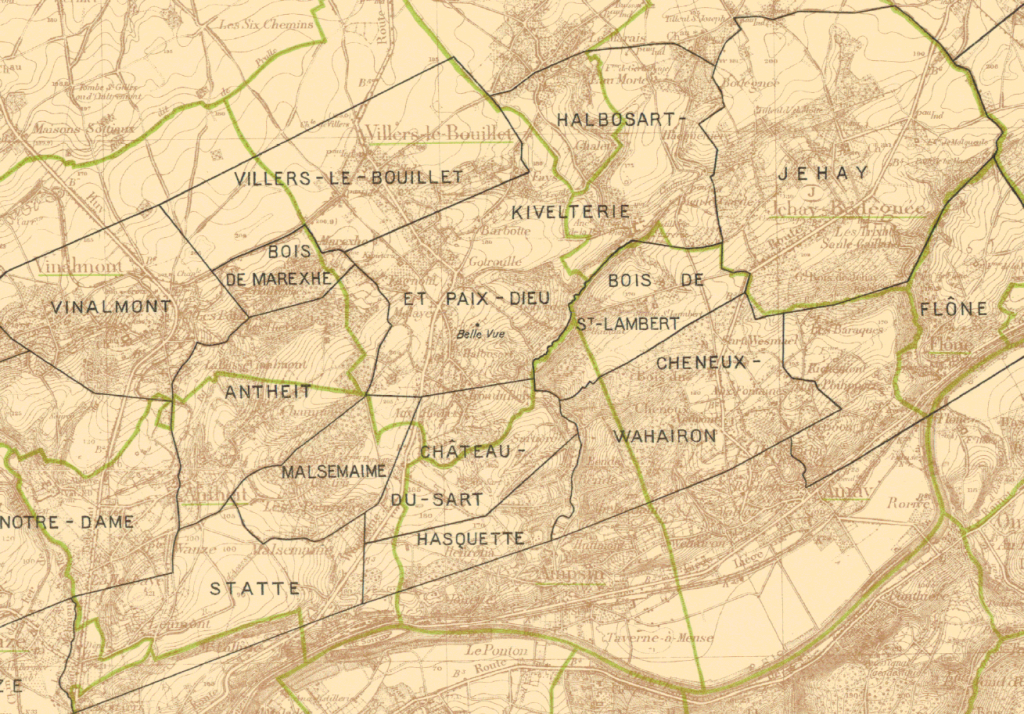

Sheet 5: Liège (Ouest) centred on the Vinalmont – Villers-le-Bouillet area
| To download PDF (10.2 Mo) |

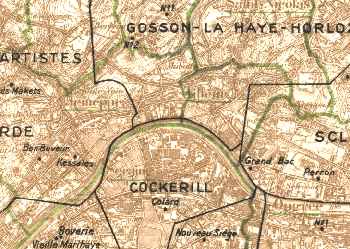

Sheet 6: Liège (Est) centred on the Seraing area
| To download PDF (12.5 Mo) |

1962/1963 – Maps and documents of the coal Campine basin from André Delmer (in Dutch)

– 8 documents in black & white and one A0 colour document with 6 geological cross-sections
Dimensions: from A3 (plate 1-2-4-6), 98×29 cm (plate 5) and A0 documents

– List of the documents

  • Plate 1 – The Carboniferous limestone of Campine / Kolenkalk in de Kempen [PDF to download]
  • Plate 2 – The Namurian in Campine / Het Namuriaan in de kempen [PDF to download]
  • Plate 3 – Cross-sections of mines and drillings in Campine (2 pages) / Profielen van mijnen en boringen (2 bladen) [PDF to download]
  • Plate 4 – Cross-sections of the Jurassic, Trias, and Permian stages in the Limburg area / Doorsnede door de Jura, Trias en Permformaties [PDF to download]
  • Plate 5 – Geological cross-sections comparing the coal veins inside the coal basin of Campine / Vergelijkingstabel der steenkoollagen [PDF to download]
  • Plate 6 – The coal basin of Campine / Benaming en overeenkomst der lagen in de zeven zetels [PDF to download]
  • Plate 7 – Sketch of the coal sequence in Campine (1:100,000 scale-map, in black & white) / Verloop steenkoolterrein 1/100.000 [PDF to download]
  • Plate 8 – Mine concessions map (1:50,000 scale-map, in colours) / Mijnkaart  1/50.000 – ( in kleur) [PDF to download]
  • Plate 9 – Cross-sections of the coal sequence in the Campine (in colours), 1:20,000 scale-map / Doorsneden ( 1-6 )  –  1/20.000 – ( in kleur) [PDF to download]

These documents are still available in printed format: 10 EUR / for all documents (+shipping costs) and are also available in digital format (PDF) -> see here before. Use the hyperlinks posted under the different name documents to download the digital PDF file, the size of the file is indicated.

A scientific paper by André Delmer has been published in 1963

  • André Delmer, 1963. Carte des Mines du bassin houiller de la Campine – Mijnkaart van het Kempens kolenbekken. Annales des Mines de Belgique, 739-754. [PDF to download (7.6 Mo)]
  • RESUME – Les documents graphiques relatifs au Bassin Houiller de la Campine que nous présentons au­jourd’hui sont une mise au point des connaissances acquises par soixante années d’exploration mi­nière. En annexe, on discute de l’anomalie que présente la région comprise entre les exploitations de Houthalen et de Zwartberg. De part et d’autre, on constate un hiatus dans les teneurs en matières volatiles et un accroissement d’épaisseur du West­phalien A. Une hypothèse est avancée que le pro­grès des exploitations permettra de verifier à bref délai.
  • SAMENVATTING – De grafische dokumenten met betrekking op het Kempense Steenkolenbekken die wij U heden voorstellen zijn een op punt stelling van de opgedanc kennis gedurende 60 jaar ontginning. In bijlage wordt de onregelmatigheid besproken begrepen tussen de ontginningsgebieden van Hout­halen en Zwartberg. Langs beide zijden wordt een hiaat waargeno­men in het gehalte aan vluchtige bestanddelen en een verdikking van het Westf. A. Een veronderstelling werd vooropgesteld die binnenkort door de spoedige vooruitgang der ont­ginning zal kunnen warden getoetst.
  • SUMMARY – The graphs which we present today concerning the Campine Coalfield are the restatement of knowledge acquired in sixty years of mi,ning. In the appendix, is a discussion of the anomaly pre­sented by the region in between the Houthalen and Zwartberg workings. Here and there, a hiatus may be observed in the percentage of vola­tile matter and an increase in the thickness of the Westphalian A. A hypothesis is put forward that the progress of the workings will enable us to verify very shortly.

Illustrated examples of the maps in colours.

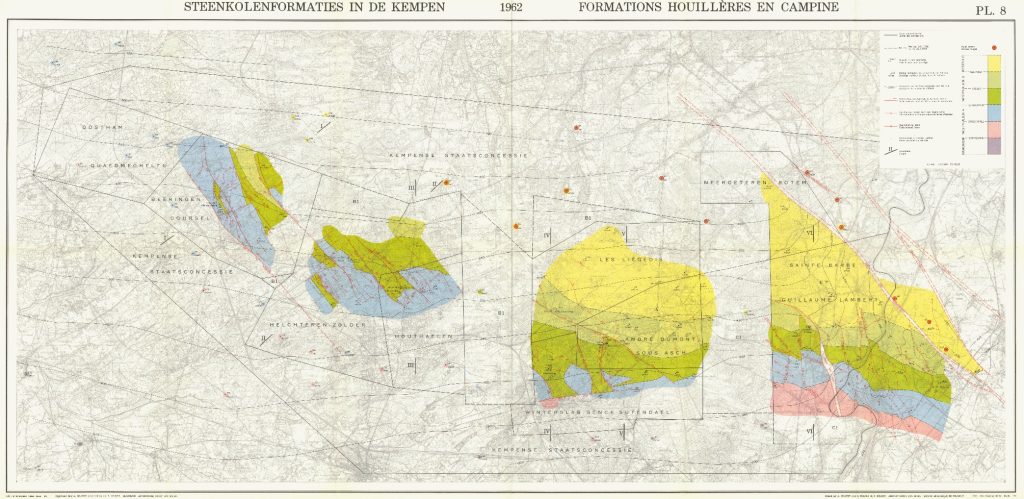

Plate 8 – Mine map of the Campine basin (Delmer 1962)

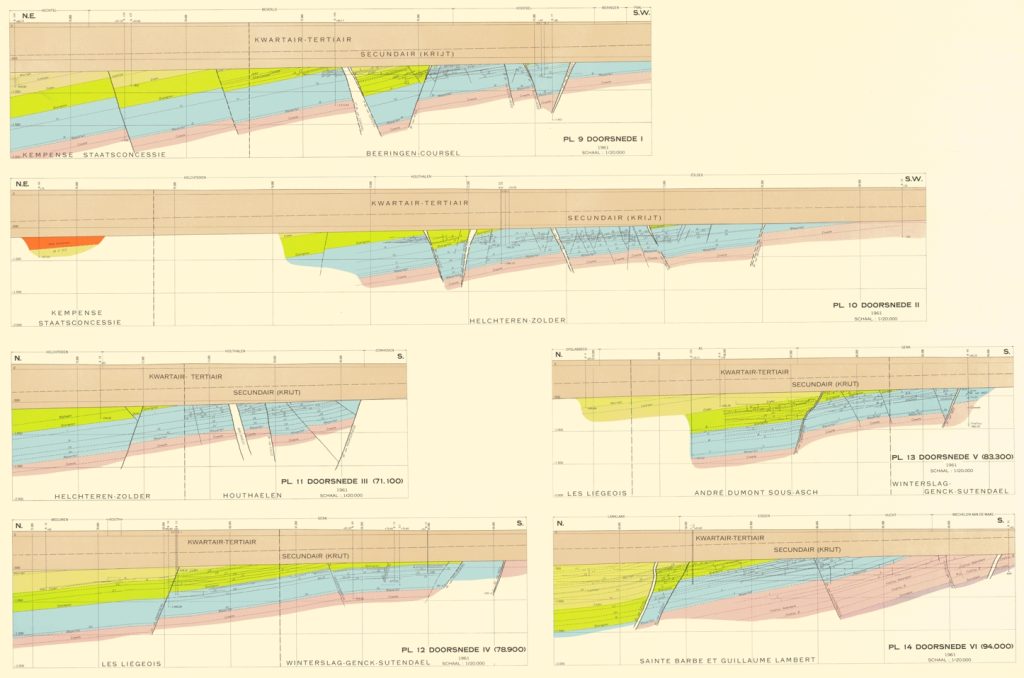

Plate 9 – 6 geological cross-sections inside the coal Campine basin

Educational mine documents to illustrate the mine drawings explaining the mined activities inside the exploited underground coal veins and panels (in french)

– Mine education plan (in colours) related to the G concession (example), Emile coal vein, Sheet 12/5 representing a mine exploitation plan in horizontal projection
Dimensions: 103×77 cm

– Standard type mine plans (in colours) – Dimensions 88×69 cm

  • type plan n°1: André Dumont coal concession, plan of the undergound workings executed in the coal vein Von Dechen, 1:1000 scale-map, -> [in french as written on the document: Concession André Dumont, Plan des travaux souterrains exécutés dans la couche Von Dechen, échelle 1/1000]
  • type plan n°2:  André Dumont coal concession, plan in vertical projection representing the undergound workings executed in the inclined coal vein Von Dechen, 1:1000 scale-map, -> [in french as written on the document: Concession André Dumont, Plan et projection verticale des travaux exécutés dans les dressants de la couche Von Dechen, échelle 1/1000]
  • type plan n°3: André Dumont coal concession, cross-section along a median axis oriented at 300 m to the West of the Saint-Leonard chapel associated with a schematic drawing of the walls of a circular mine shaft of 5 m in diameter (1:100 scale) and a stratigraphic column across an horizontal mine gallery (1:100 scale), -> [in french as written on the document: Concession André Dumont, Coupe suivant un plan méridien passant à 300 m à l’Ouest de la Chapelle St Léonard accompagnés par une représentation des parois d’un Puits circulaire de 5 m de diamètre (échelle 1/100) et d’une stampe des Travers-bancs (échelle 1/100)]

These documents are still available in printed format: 4 EUR / map or document – 12 EUR for the 4 maps (+ shipping costs) and are also available in digital format (PDF) -> see hereunder

Illustrated examples of the different educational mine documents.

All the documents are also available for download directly in PDF format at high resolution originally scanned at 150 dpi and saved in Bmp format.

Use the hyperlinks posted under the different name maps to download the digital file, the size of the file is indicated.

Map Image

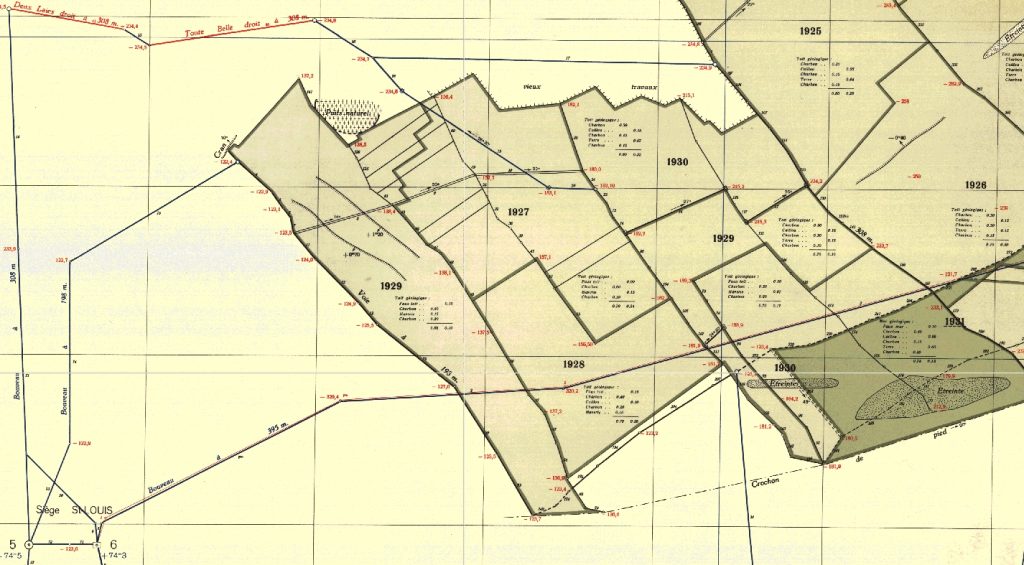

Educational standard mine plan
| To download PDF (864 Ko) |

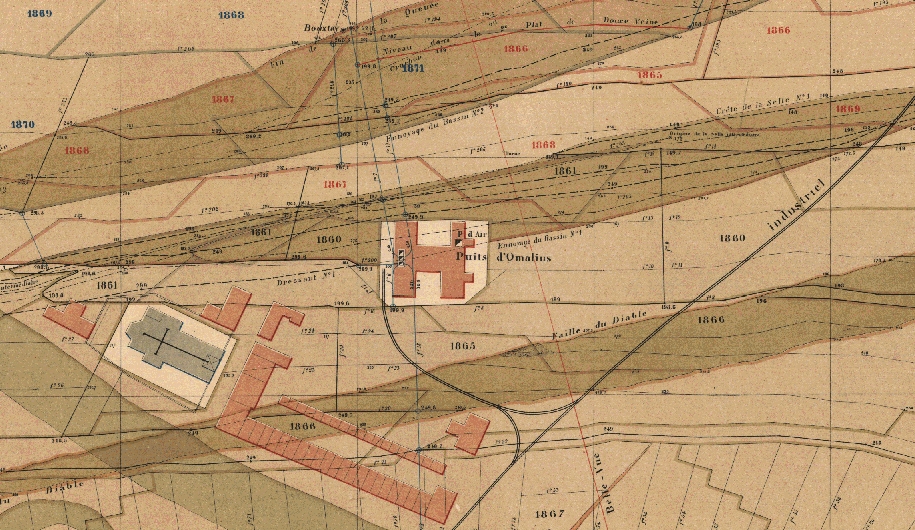

Type plan 1 – details of the mined panels both in horizontal and vertical representations
| To download PDF (1.5 Mo) |

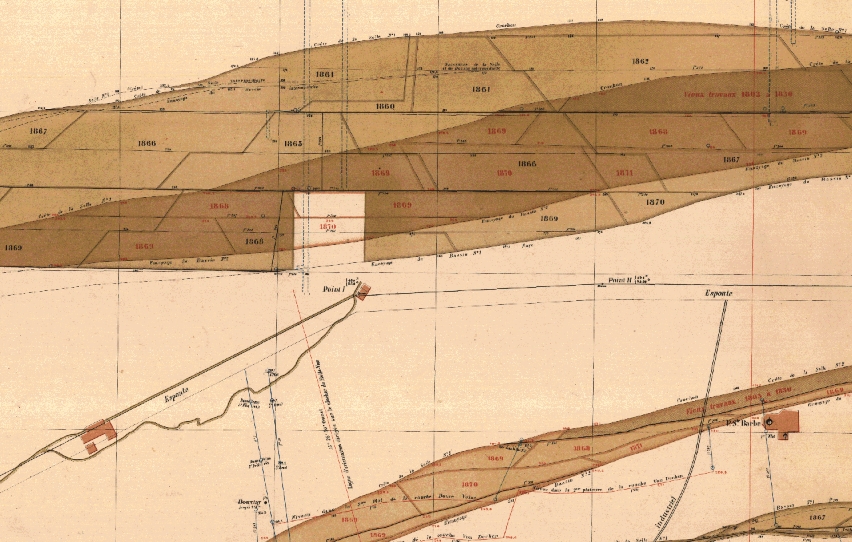

Type plan 2 – details of the underground mined panels and galleries
| To download PDF (1.13 Mo) |

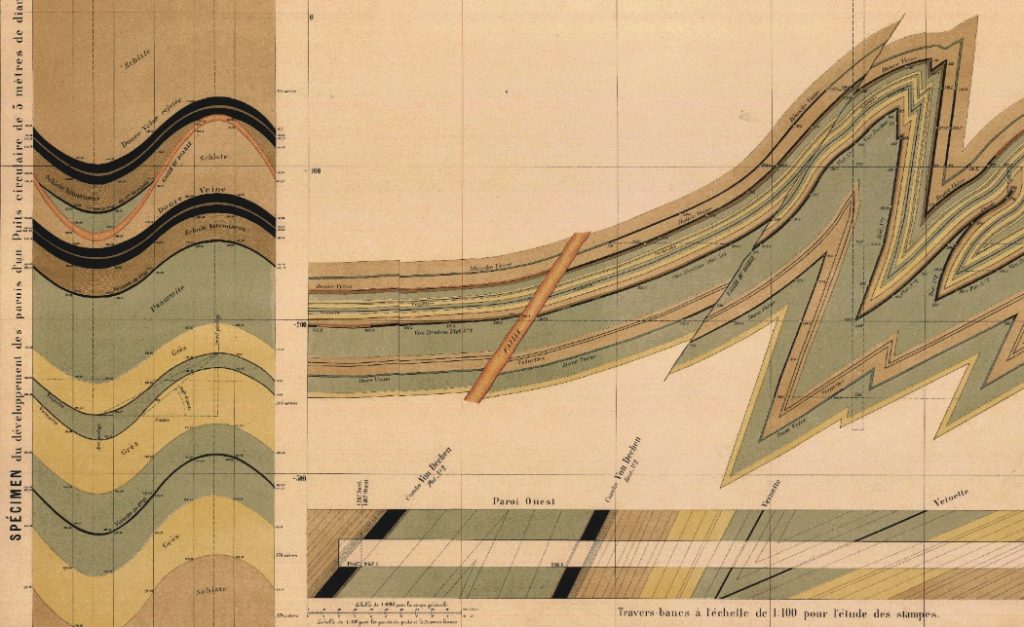

Type plan 3 – details of different representations of the undergroundd coal series
| To download PDF (1.45 Mo) |
